Nan anviwònman antretyen ak akizisyon, li komen pou rankontre BEARINGS ki te pèdi anbalaj orijinal yo oswa etikèt. Idantifye nimewo pati ki kòrèk la soti nan mezi fizik pou kont li se yon konpetans pratik ki ekonomize tan ak diminye risk pou yo kòmande ranplasman an mal. Erezman, manifaktirè portant yo swiv sistèm dimansyon estanda, ki vle di ke yon seri mezi egzat pral prèske toujou montre ou dirèkteman nan nimewo pati dwat la.
Atik sa a ap montre kijan sistèm nimero kote yo fonksyone, ki mezi ou bezwen pran, ak fason pou kwaze dimansyon referans -pou jwenn pati ki kòrèk la, ak bi lineyè LM20UU yo itilize kòm yon egzanp travay toupatou.
SQ bi reyèl piki
Ki jan kote yo pote nimewo pati kode dimansyon
Nimewo pati kote yo pote yo pa abitrè. Yo swiv konvansyon kodaj estanda ki etabli pa estanda ISO ak JIS, epi yo adopte pa nòmalman tout gwo manifaktirè atravè lemond. Pou woulo bi rotary gwo basen byen fon \\ / fant dèyè woulo bi, nimewo pati a tipikman kode seri a kote yo pote ak gwosè a twou. Yon kote yo pote 6204, pou pran yon egzanp abitye, gen yon twou 20mm, yon dyamèt ekstèn 47mm, ak yon lajè 14mm. "04 la" nan fen a, miltipliye pa senk, bay dyamèt la twou an milimèt pou BEARINGS nan seri gwosè sa a.
Mouvman lineyè BEARINGS swiv yon lojik menm jan an men sèvi ak yon fòma diferan. Seri LM la kode dyamèt arbr a dirèkteman nan non an. "LM" vle di Mouvman lineyè, nimewo ki swiv la se dyamèt twou an milimèt, e nenpòt sifiks dekri konfigirasyon sele oswa varyant longè. Sa fè sistèm nan nonmen trè lizib pou enjenyè ak ekip akizisyon ki travay ak pati sa yo regilyèman.
Ki sa ki pou mezire ak ki jan
Pou idantifye yon kote yo pote dapre dimansyon li yo, ou bezwen twa mezi: dyamèt enteryè a (foraj), dyamèt ekstèn lan, ak lajè oswa longè depann sou kalite kote yo pote. Pou bi lineyè, longè se twazyèm dimansyon ki enpòtan olye ke lajè. Sèvi ak yon kalib Vernier pou tout mezi epi anrejistre valè nan 0.1mm ki pi pre a. Twou a se mezi ki pi kritik paske li detèmine konpatibilite arbr ak etwat nimewo pati a nan yon gwosè espesifik nan yon seri.
Yon fwa ou gen tout twa mezi, konpare yo ak yon tablo dimansyon estanda pou kalite bi ou te idantifye a. Pifò manifakti portant yo pibliye tablo dimansyon gratis, ak tablo estanda ISO oswa JIS kouvri majorite pati nan itilizasyon endistriyèl komen. Si kote yo pote nenpòt mak so oswa grave sou kous deyò a, tcheke sa yo an premye, paske menm yon mak pasyèl pral konfime oswa akselere pwosesis idantifikasyon an.
LM20UU a kòm yon egzanp pratik
LaLM20UUse youn nan bi lineyè ki pi lajman itilize nan automatisation ak machin presizyon. Kraze non an: "LM" endike yon estanda silendrik lineyè portant, "20" endike yon twou 20mm ki fèt pou yon arbr lineyè 20mm fè tèt di toujou, ak "UU" endike ke tou de bout yo sele ak sele kontak kawotchou pou pwoteje kenbe boul entèn la kont pousyè ak kontaminasyon.
An tèm de gwosè a LM20UU, kote yo pote a gen yon dyamèt ekstèn 32mm ak yon longè kò a 42mm. Twa dimansyon sa yo, 20mm twou, 32mm dyamèt ekstèn, ak 42mm longè, se egzakteman sa ou ta rive nan mezire yon pati san etikèt ak kwa -referans yon tab JIS B 1192 lineyè portant. LM20UU a chita nan yon pwen mitan pratik nan seri LM la, li ofri plis kapasite chaj pase pi piti 8mm ak 12mm variants pandan li rete ase kontra pou machin CNC Desktop, sistèm lazè, epi chwazi -ak-portik kote yon arbr 20mm deja espesifye.

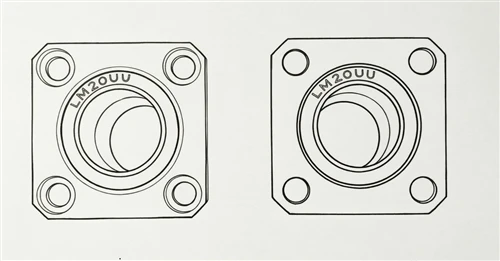

SQ LM20UUOP
Lè Dimansyon pou kont yo ka pa ase
Tablo dimansyon estanda kouvri a vas majorite de BEARINGS nan itilizasyon endistriyèl jeneral, men gen ka kote verifikasyon adisyonèl nesesè. Gen kèk manifakti ekipman ki presize bi yo nan dimansyon ki pa-estanda, patikilyèman nan ansyen machin ki soti nan Japon ak Ewòp. Yon kote yo pote ka pataje twou a ak dyamèt ekstèn nan yon pati estanda men diferan nan klasifikasyon clearance entèn, Rating chaj, oswa materyèl kaj. De BEARINGS ak mezi ekstèn ki idantik ka pote kapasite chay dinamik siyifikativman diferan depann sou kantite ranje boul ak dyamèt boul la.
Varyan materyèl tou mande atansyon. Estanda LM seri lineyè BEARINGS itilize konstriksyon asye kabòn, men vèsyon asye pur ki disponib pou anviwònman korozivite oswa lave. Sa yo pote menm deziyasyon dimansyon men yo pa ka ranplase nan chak aplikasyon. Lè w presize yon ranplasman pou yon anviwònman pwodiksyon, konfime tou de kòd dimansyon ak spesifikasyon materyèl la se pratik ki kòrèk la.
Rezime
Jwenn yon nimewo pati kote yo soti nan mezi fizik swiv yon pwosesis senp: mezire twou, dyamèt ekstèn, ak lajè oswa longè; idantifye kalite kote yo pote; kwa-referans yon tablo dimansyon estanda; epi konfime nenpòt mak ki gen so yo si yo genyen. Lojik ki te bati nan sistèm nonmen kote yo pote yo, ki gen ladan konvansyon seri LM ilistre pa LM20UU a, vle di ke mezi egzat ap mennen ou nan nimewo pati ki kòrèk la nan pifò ka yo. Kote kondisyon aplikasyon yo kritik, toujou valide evalyasyon chaj, klas materyèl, ak clearance entèn kont fichye manifakti a anvan finalize yon spesifikasyon.
